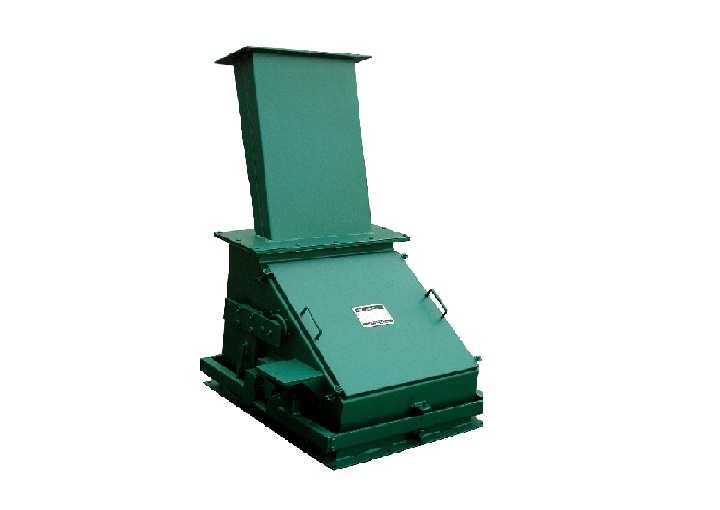

DLD型固體流量給料系統是由秤體、控制儀表、電控柜組成。

DLD型固體流量給料系統按預定給料速率將自由流動或呈流化狀態的散狀固體物料送入工序。多數情況下，物料的流動路徑是封閉防塵的。

控制過程：

１．稱重系統測出通過溜槽的物料量（流量）。

２．控制電路根據輸入的設定值通過預給料機控制物料流量。

預給料機可以由位置控制（如：流量閥）或速度控制（如星形給料機、絞刀或振動給料機）。

檢測系統：

物料從預給料機進入導料槽，再送進測量溜槽。料流在無振動情況下通過測量溜槽，（注意：在密閉流槽內，理想狀態為無風壓，如有風壓應為微負壓），并使之連續產生偏轉，偏轉力作用于稱量框架，稱量框架把力直接傳遞到稱重傳感器上，稱重傳感器輸出相應重量的模擬電壓信號，此信號由模／數轉換器變?yōu)閿?shù)字信號并傳送到微控系統。該系統進行處理后即得到瞬時流量，并依瞬時流量與設定值的差值進行調整（即改變閥門開度）；同時對瞬時流量積分得到累加量。

系統包括電氣和機械兩大部分。機械部分主要是秤體, 電氣部分包括控制柜和現場用的器件?？刂乒裰兄饕侵悄芸刂苾x表及電子元器件等；現場裝有稱重傳感器和接線盒。

稱體結構：

機架：是流量計的基礎部件，各功能部件均安裝在此機架上，構成定量給料機的機械秤體。

稱量裝置：由稱重框架和稱重托輥組成。稱重框架的溜槽上的物料重量通過稱重框架作用到稱重傳感器上，框架設有配重裝置與標定砝碼支座，整個稱重系統無水平和側向位移，無摩擦影響，不需維護。

標定砝碼：用于流量計的靜態標定。
